長沙經濟技術開發區麗奧科技有限公司現有三個配電室，分布在不同地點，現對工廠每個配電室現有的多功能智能電表、三相電度表、變壓器溫控裝置等進行實時采樣，進行工廠能耗實時監測。

  三個配電室詳細情況：

    (1)中心配電間：高壓柜 高壓配電柜采樣點 6個(兩處地方需實現雙向計量)。低壓柜 低壓柜采樣點 26個、變壓器溫控采樣點 1個；

    (2)洗衣粉車間配電室：低壓柜采樣點 20個；

    (3)工業地產配電室：高壓柜采樣點 3個、低壓柜采樣點 21個變壓器溫控采樣點 2個。

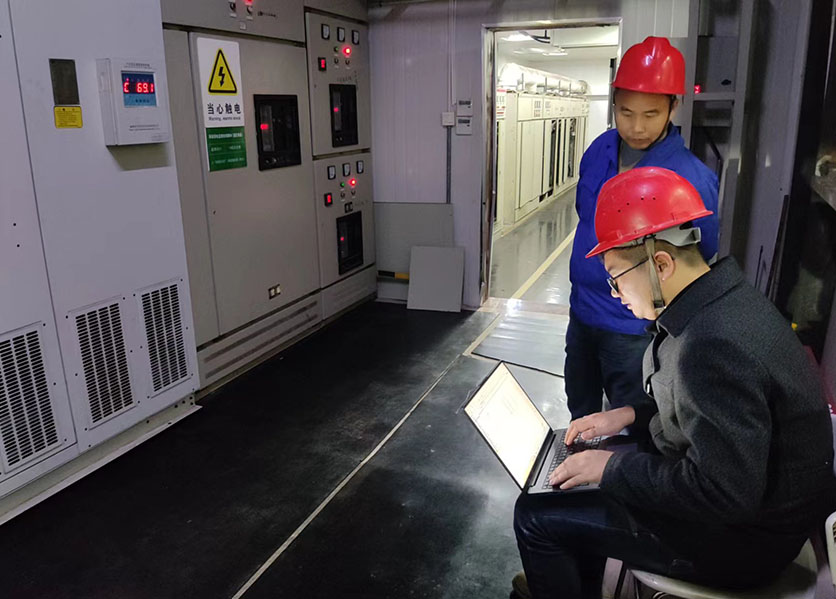

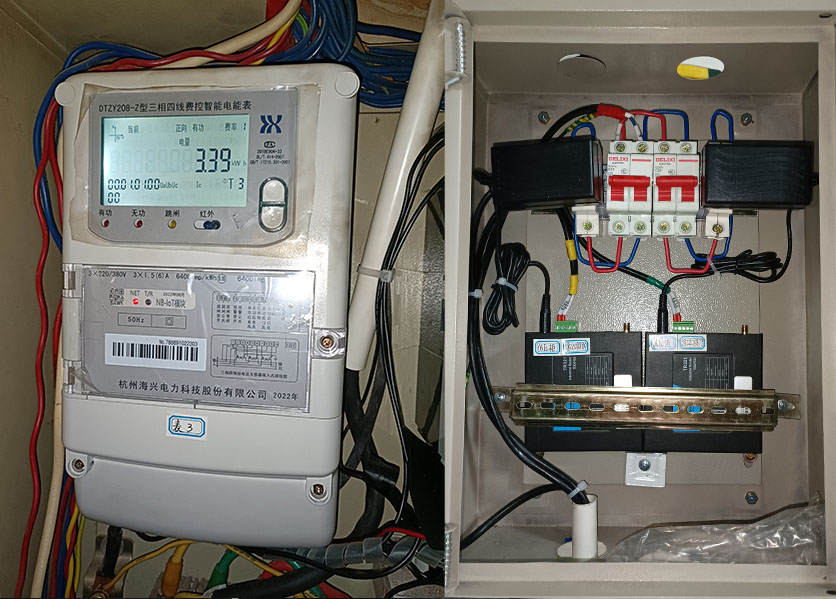

    現場圖片

    廠方要達到的目的和要求

    1、變壓器監控

    通過對臺區低壓總表和變壓器溫控器的監控，實時掌握變壓器各項測量及變壓器損耗電量。

    (1)瞬時值：相電壓、線電壓、分相/總電流、有功功率、無功功率、視在功率、負荷率、功率因數、月最大需量及發生時間；

    (2)電量值：分時正向/反向有功總，分時正向/反向無功總；

    (3)溫度：分相繞組溫度。

    2、能耗監測

    通過監測各計量電能表、三相多功能智能電表，對各線路運行參數的進行在線工廠能耗監測系統管理，實現遠程監測、數據查詢、信息推送等功能。

    (1)瞬時值：電壓、電流、有功功率、無功功率、功率因數、尖峰平谷電量、月最大需量及發生時間；

    (2)電量值：正向/反向有功總，正向/反向無功總；

    (3)瞬時值每分鐘監測1次，電量值每15分鐘監測一次或累計計算1次。能計算各條線路的電量值。

    3、報警功能

    (1)通過實施監測變壓器溫度，能對變壓器超過設定溫度進行實時報警，(三處配電室變壓器)；

    (2)對供電公司10KV進線回路電壓、電流、負荷進行實時監測，對超過設定負荷進行實時報警。(中心配電間進線回路)；

    (3)所有報警需有報警歷史記錄，實時報警能通過電腦隨機帶的揚聲器發出聲音。

    我公司采用紅外遠程抄表對10KV高壓側回路采集數據，低壓回路采用485抄表方案，通過以太網上傳云平臺，很好的解決了工廠能耗系統管理的需求。

     希望老王今天講的工廠能耗系統管理對您有所幫助，如您有任何疑問，歡迎致電：18075148525。
