長沙奇樂園東區現有約三相電表138臺，水表138臺，口徑有DN20和DN25的;后期西區與東區有類似的地方，共有約三相電子表147臺，水表147臺，口徑有DN15，DN20，DN25的。目前建設方需要建立一套用電信息采集系統，實現對此東西2區的建筑范圍內的住戶電表和水表區用電信息情況的全覆蓋、全采集，并方便收費管理。由于住宅樓層比較低，且每棟建筑的電表數量有限，通過現場勘查，我方建議電表采用載波抄表方案，即每個電表箱內的電表采用可以跳合閘的三相有功電表，為了保證通訊信號的穩定性和系統的可靠性，在每個電井處裝一個寬帶載波采集器，智能電表通過485與采集器連接起來，采集器將智能電表信息，通過寬帶載波上傳到集中器上，集中器將智能電表信息經過處理后，通過以太網上傳到系統云平臺，云平臺下發指令完成整個遠程預付費抄表系統的跳合閘，充值繳費等工作。水表采用M-BUS水表，每個水井裝一個采集器，水表通過485連接到弱電井(或電井)處，在水井處根據水表的區域和數量確定采集器的數量，采集器通過以太網上傳到系統，系統下發指令完成抄表過程。水表具備閥控功能，欠費停水，充值復位;電表具備閥控功能和尖峰平谷分時計費功能;欠費停電，充值合閘。系統可以實現遠程控制預付費功能和微信支付(支付寶)充值繳費功能。

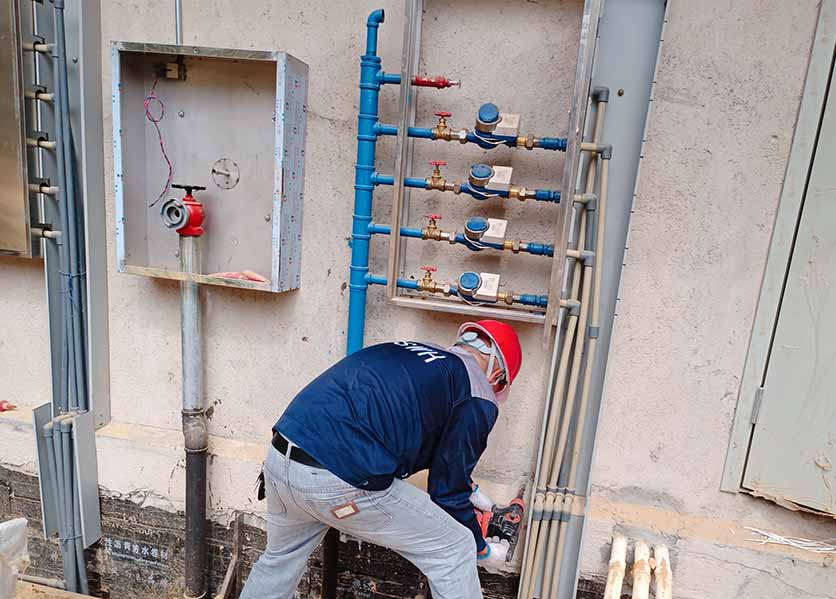

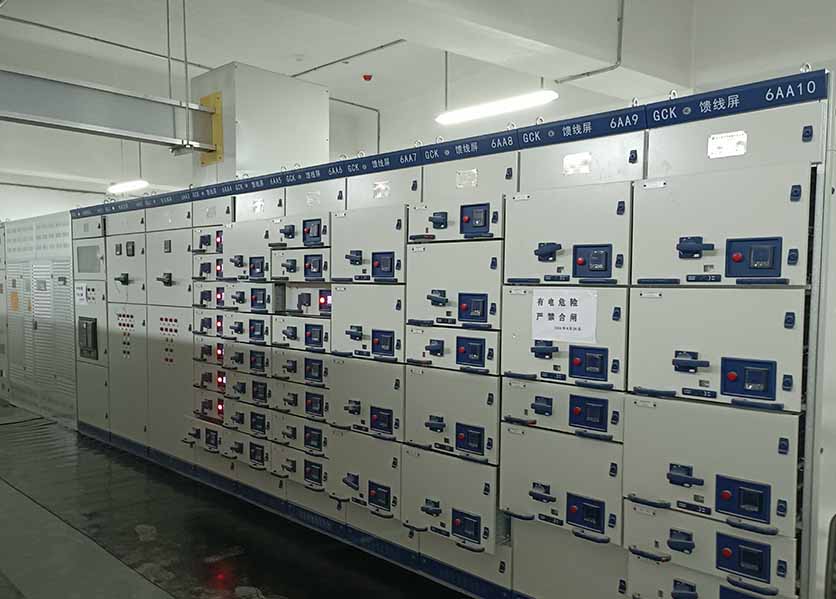

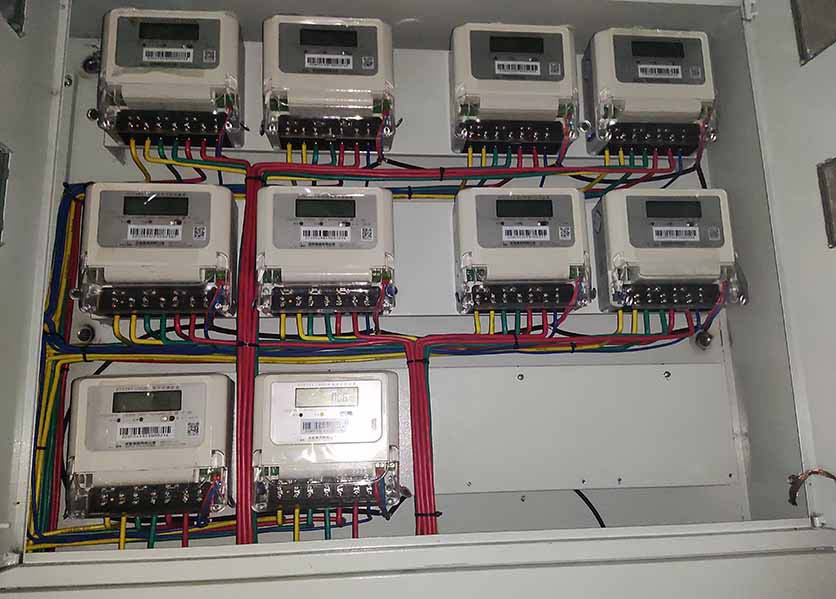

現場圖片
